泵阀 >> 球阀
F46放料阀
F46放料阀图片
品牌: 金氟隆
执行标准: GB12237/API608/API6D
产地: 金华
索取资料及报价
品牌:金氟隆
执行标准:GB12237/API608/API6D
产地:金华
球阀种类:固定式球阀
驱动方式:手动
主体材料:金属阀体衬里阀门
产品介绍

概述
    F46衬里放料阀,主要安装在反应釜底部作放料使用。

结构特点
    同F46衬里球阀,主要区别在于二端法兰大小的不同,大头同设备相连,一般采用0.6MPa级;小头同管道相连,一般采用1.6MPa级。

设计规范
    遵循GB12237/API608/API6D标准。

驱动方式
    手动,蜗轮传动,气动,电动。

性能规范

设计与制造结构长度联结法兰压力试验产品标志供货要求
GB/T12237HG/T3704-2003 GB/T1221HG20592-97GB/T13927-92GB12220GB/T12252

公称压力:PN1.0-1.6(MPa),公称通径:DN15-DN250(mm)。

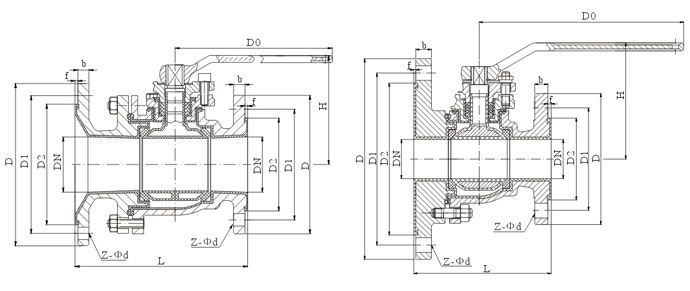

F46衬里放料阀/非标放料阀示意图

 F46衬里放料阀示意图

主要连接尺寸及重量

公称通径标准值参考值
DN(mm)LDD1D2fbZ-ΦdDoHW(kg)
PN1.0(MPa)
69(标)100/50200160/230125/190100/1653/420/224-Φ18/8-Φ1425012513
125/80250195/245160/210135/1854/422/244-Φ18/10-Φ1430018422
79(标)70/32165140/160100/13075/1003/318/204-Φ18/4-Φ1420011510
80/40180145/185110/15085/1254/418/204-Φ18/4-Φ1825012511
100/50200160/205125/170100/1453/420/224-Φ18/4-Φ1825012511.5
125/80250195/245145/200135/1754/422/244-Φ18/8-Φ1830018422

非标放料阀主要连接尺寸

公称通径标准值参考值
DN(mm)LDD1D2fbZ-ΦdDoH
80/50175160/195125/150100/1353/320/204-Φ18/8-Φ18250135
100/50175160/215125/170100/1553/320/224-Φ18/8-Φ18250135
125/50175160/240125/200100/1803/320/244-Φ18/8-Φ18250135
125/65190180/240160/225120/1803/320/244-Φ18/8-Φ18300145
125/80220195/265125/170135/2103/322/248-Φ18/8-Φ18350185
150/100280215/265180/225155/1903/322/248-Φ18/8-Φ18400195

表格中分子为公称通径及相应尺寸,分母为大端法兰尺寸
