概述
蝶阀是用随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭和流量调节，衬里蝶阀在阀体，蝶板，阀杆等过流部件上采用衬里技术表面均匀包覆一层氟塑胶，能耐除“熔融碱金属元素”外任何介质腐蚀，具有体积小，重量轻，启闭灵活，便于安装等优点。本公司蝶阀为D71F46和D41F46系列，阀体采用对分二片式结构。
结构特点
1、中线蝶阀蝶板为阀座360°圆周内同心（中线），具有双向密封功能，压力流量可自由调节。
2、四级加载弹性密封，保证阀门的内外的零泄漏。
3、结构简单，开关迅速，90°旋转启闭。
4、流量特性趋于直线，调节性能最优。
设计规范
遵循GB12238，API609，MSS SP-68标准.
驱动方式
手动，蜗轮传动，气动，电动。
性能规范
| 设计与制造 | 结构长度 | 联结法兰 | 压力试验 | 产品标志 | 供货要求 |
| GB/T12237 | HG/T3704-2003 GB/T1221 | HG20592-97 | GB/T13927-92 | GB12220 | GB/T12252 |
公称压力：PN1.0-1.6(MPa)，公称通径：DN15-DN250(mm)。

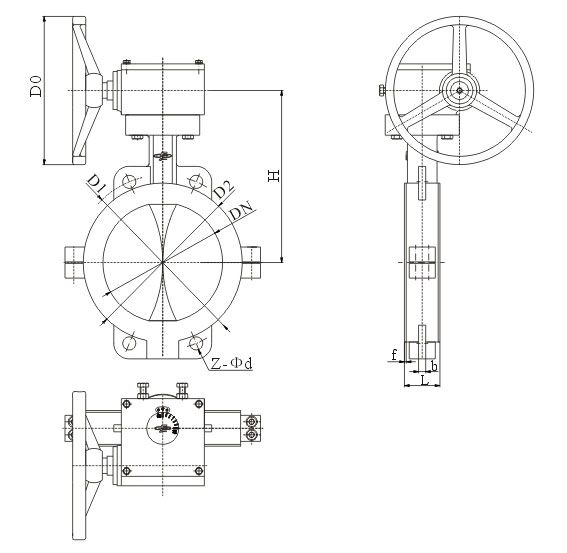

衬里蝶阀示意图
主要零部件材料表
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 超低碳不锈钢 |
| Z | C | P | R | PL | RL |
| 1 | 阀体 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 蝶板 | WCB | 35（锻） | CF8 | CF8M | CF3 | CF3M |
| 3 | 阀杆 | 1CY13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 4 | 衬里层/阀座 | PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶F4) PP PO |
| 5 | 密封圈 | FPM（氟橡胶） |
| 6 | 弹性条（垫） | SI（硅橡胶） |
| 7 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18NiTi | 1Cr18Ni9Ti |
| 8 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 9 | 手柄 | WCB |
对夹连接主要尺寸及重量
| 公称通径 | 标准值 | 参考值 |
| DN（mm） | NPS（inch） | L | D1 | D2 | f | Z-Φd | Do | H | W(kg) |
| PN1.0/PN1.6(MPa) |
| 40 | 11/2 | 33 | 110 | 85 | 3 | 4-Φ18 | 260 | 140 | 3 |
| 50 | 2 | 43 | 125 | 100 | 3 | 4-Φ18 | 200 | 145 | 4 |
| 65 | 21/2 | 46 | 145 | 120 | 3 | 4-Φ18 | 250 | 155 | 6 |
| 80 | 3 | 46 | 160 | 135 | 2 | 4-Φ18/8-Φ18 | 250 | 165 | 8 |
| 100 | 4 | 52 | 180 | 155 | 3 | 8-Φ18 | 300 | 180 | 12 |
| 125 | 5 | 56 | 210 | 185 | 3 | 8-Φ18 | 300 | 203 | 18 |
| 150 | 6 | 56 | 240 | 210 | 3 | 8-Φ23 | 200* | 225 | 28 |
| 200 | 8 | 60 | 295 | 265 | 3 | 8-Φ23/12-Φ23 | 200* | 275 | 56 |
| 250 | 10 | 68 | 350/355 | 320 | 3 | 12-Φ23/12-Φ25 | 240* | 315 | 72 |
| 300 | 12 | 78 | 400/410 | 368 | 4 | 12-Φ23/12-Φ25 | 240* | 348 | 88 |
| 350 | 14 | 78 | 460/470 | 428 | 4 | 16-Φ23/16-Φ25 | 240* | 415 | 120 |
| 400 | 16 | 102 | 515/525 | 482 | 4 | 16-Φ23/16-Φ30 | 280* | 460 | 145 |
| 450 | 18 | 114 | 565/585 | 532/545 | 4 | 20-Φ25/20-Φ30 | 280* | 500 | 165 |
| 500 | 20 | 127 | 620/650 | 585/608 | 4 | 20-Φ25/20-Φ34 | 320* | 530 | 195 |
| 600 | 24 | 154 | 725/770 | 685/718 | 5 | 20-Φ30/20-Φ36 | 320* | 610 | 268 |
*为蜗轮转动手轮直径尺寸
法兰连接主要尺寸及重量
| 公称通径 | 标准值 | 参考值 |
| DN（mm） | NPS（inch） | L | D | D1 | D2 | f | 4b | Z-Φd | Do | H | W(kg) |
| PN1.0/PN1.6(MPa) |
| 40 | 1 1/2 | 106 | 145 | 110 | 85 | 3 | 18/18 | 4-Φ18 | 160 | 140 | 10 |
| 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20/20 | 4-Φ18 | 200 | 160 | 12 |
| 65 | 2 1/2 | 112 | 180 | 145 | 120 | 3 | 20/20 | 4-Φ18 | 250 | 165 | 13 |
| 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22/22 | 4-Φ18/8-Φ18 | 250 | 170 | 14 |
| 100 | 4 | 127 | 215 | 180 | 155 | 3 | 22/24 | 8-Φ18 | 300 | 180 | 16 |
| 125 | 5 | 140 | 245 | 210 | 185 | 3 | 24/26 | 8-Φ18 | 300 | 275 | 18 |
| 150 | 6 | 140 | 280 | 240 | 210 | 3 | 24/28 | 8-Φ23 | 200* | 295 | 42 |
| 200 | 8 | 152 | 335 | 295 | 265 | 3 | 26/30 | 8-Φ23/12-Φ23 | 200* | 320 | 78 |
| 250 | 10 | 250 | 390/405 | 350/355 | 320 | 3 | 28/32 | 12-Φ23/12-Φ25 | 240* | 385 | 120 |
| 300 | 12 | 270 | 440/460 | 400/410 | 368 | 4 | 28/34 | 12-Φ23/12-Φ25 | 240* | 390 | 145 |
| 350 | 14 | 290 | 500/520 | 460/470 | 428 | 4 | 30/38 | 16-Φ23/16-Φ25 | 240* | 460 | 202 |
| 400 | 16 | 310 | 565/580 | 515/525 | 482 | 4 | 32/40 | 16-Φ25/16-Φ30 | 280* | 510 | 235 |
| 450 | 18 | 330 | 615/640 | 565/585 | 532/545 | 4 | 32/44 | 20-Φ25/20-Φ30 | 280* | 540 | 368 |
| 500 | 20 | 350 | 670/705 | 620/650 | 585/608 | 4 | 34/46 | 20-Φ25/20-Φ34 | 320* | 570 | 420 |
| 600 | 24 | 390 | 780/840 | 725/770 | 685/718 | 5 | 36/54 | 20-Φ30/20-Φ36 | 320* | 660 | 750 |
*为蜗轮转动手轮直径尺寸
