概述
截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线作升降运动的阀门，在管路中主要用来接通或截断管路中的介质，但不能做节流用。
结构特点
1、截止阀衬里系列为J41F46直通式，J45F46直流式，J44F46直角式。具有结构紧凑，启闭灵活，耐腐蚀性能强，行程短等优点，被广泛应用在化工，石油等管路中做截断介质用。
2、阀瓣和阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，保证了使用的安全性。
设计规范
遵循GB12233，GB12235标准。
驱动方式
手动，蜗轮传动，气动，电动。
性能规范
| 设计与制造 | 结构长度 | 联结法兰 | 压力试验 | 产品标志 | 供货要求 |
| GB/T12237 | HG/T3704-2003 GB/T1221 | HG20592-97 | GB/T13927-92 | GB12220 | GB/T12252 |
公称压力：PN1.0-1.6(MPa)，公称通径：DN15-DN250(mm)。

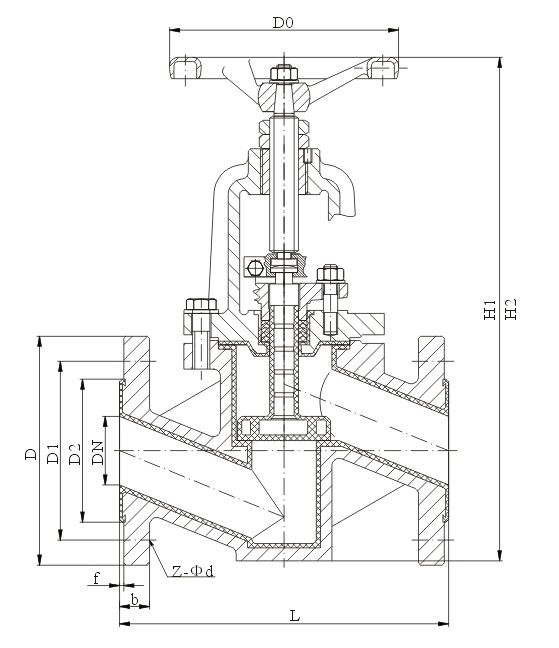

F46衬里截止阀示意图
主要零部件材料表
| 序号 | 零件名称 | 球墨铸铁 | 铸钢 | 不锈钢 | 超低碳不锈钢 |
| Q | C | P | R | PL | RL |
| 1 | 阀体，阀盖 | Ht250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀瓣，阀杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 活节螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 |
| 4 | 衬里层/阀座 | FEP(F46) PCTFE(F3) PFA(可溶性F4) PP PO |
| 5 | 填料 | PTFE(F4) |
| 6 | 填料压盖 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 7 | 阀杆螺母 | ZcuAl10Fe3 |
| 8 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti |
| 9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | 手柄 | Ht200 | 1Cr13 | WCB | WCB | WCB | WCB |
主要连接尺寸和重量
| 公称通径 | 标准值 | 参考值 |
| DN（mm） | NPS（inch） | L | D1 | D2 | f | Z-Φd | Do | H | H2 | W(kg) |
| PN1.0/PN1.6(MPa) |
| 15 | 1/2 | 130 | 65 | 45 | 2 | 4-Φ14 | 100 | 240 | 265 | 7 |
| 20 | 3/4 | 150 | 75 | 55 | 2 | 4-Φ14 | 100 | 245 | 270 | 7.6 |
| 25 | 1 | 160 | 85 | 65 | 2 | 4-Φ14 | 120 | 250 | 275 | 8.2 |
| 32 | 11/4 | 180 | 100 | 78 | 2 | 4-Φ18 | 140 | 260 | 290 | 12 |
| 40 | 11/2 | 200 | 110 | 85 | 3 | 4-Φ18 | 140 | 285 | 320 | 14 |
| 50 | 2 | 230 | 125 | 100 | 3 | 4-Φ18 | 160 | 300 | 335 | 18 |
| 65 | 21/2 | 290 | 145 | 120 | 3 | 4-Φ18 | 180 | 355 | 400 | 26 |
| 80 | 3 | 310 | 160 | 135 | 3 | 4-Φ18/8-Φ18 | 240 | 400 | 450 | 40 |
| 100 | 4 | 350 | 180 | 155 | 3 | 8-Φ18 | 240 | 455 | 495 | 50 |
| 125 | 5 | 400 | 210 | 185 | 3 | 8-Φ18 | 280 | 530 | 560 | 65 |
| 150 | 6 | 480 | 240 | 210 | 3 | 8-Φ23 | 320 | 610 | 650 | 85 |
| 200 | 8 | 600 | 295 | 265 | 3 | 8-Φ23/12-Φ23 | 360 | 650 | 770 | 150 |
| 250 | 10 | 730 | 350/355 | 320 | 3 | 12-Φ23/12-Φ25 | 400 | 690 | 810 | 245 |
*为蜗轮转动手轮直径尺寸
